    LiTEC Accurate: Automatisierte Dimensionsvermessung | DQS-A

    Posted by

    Sarah Hummelsberger on 28.03.24 09:47
    Sarah Hummelsberger

    Eine hochpräzise Vermessung von Glasscheiben ist von Hand bei rechteckigen Gläsern bis zu einer gewissen Größe schwierig - bei Übergrößen, Sonderformen oder Gläsern mit Innenbearbeitung (wie Bohrungen und Ausschnitte) beinahe unmöglich. Um diesen Vorgang zu erleichtern und zu automatisieren wurde die Qualitätskontrollstation mit LiTEC Accurate mit neuer Saugertechnologie entwickelt.



    Geometriescanner13

    Wie funktioniert die Qualitätskontrollstation


    • Das Glas wird gemessen, während es durch den Scanner läuft.
    • Die Saugerachse teilt dem Scanner die genaue Glasposition in Längsrichtung mit
    • Der Scanner kombiniert die einzelnen Aufnahmen zu einem Bild und speichert es zur weiteren Analyse



    Welche Vorteile hat die genaue Vermessung der Scheiben in der Produktion



    • Durchgängige automatische Vermessung aller Scheiben im Produktionsfluss
    • Bediener-Eingriffe nur mehr bei erkannten Fehlern nötig
    • Identifikation von Produktionsfehlern vor der Auslieferung
    • Rasches Erkennen fehlerhafter Prozesse, und damit weniger betroffene Endprodukte
    • Kompensation von Toleranzen durch aktive Korrekturen
    • Erhöhte Prozessstabilität





    LiTEC Accurate in Aktion:





    Anwendungsbeispiele

    An der ISO-Linie

    In der ISO-Linie ermöglicht LiTEC Accurate die Messung der genauen Größe der Glasscheibe und das Prüfen der korrekten Ausrichtung von Sonderformen.

    		 Geometriescanner06

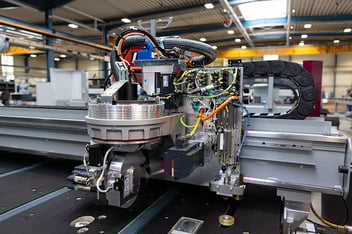

    in der Bearbeitungslinie

    Nach der Bearbeitungsmaschine (von LiSEC oder anderen Herstellern) kann die gesamte Kontur der Glasscheibe geprüft werden. Sowohl die Außenkontur als auch die innere Bearbeitung (Größe und Lage) können überprüft werden.



    • Für jede Scheibengröße geeignet

    Hochpräzise
    • Betrieb unabhängig der Scheibenlänge:
    • Die beiden Saugerachsen können jeweils einen Hub von etwa 1200 mm ausführen. Sie wechseln sich ab und ermöglichen so eine kontinuierliche Messung auch bei großen Gläsern. Die Station selbst hat eine feste Länge von etwa 3300 mm, vermessbar sind Gläser bis zu einer Länge von 6000 mm und bei Bedarf darüber hinaus.
    •
    • Doppelte Saugerachse
    •
    • Vorteile der doppelten Saugerachse:
    • Die doppelte Saugerachse ermöglicht auch die schnelle Vermessung von kleineren Gläsern. Während die zweite Saugerachse die Vermessung des vorherigen Glases durchführt, bereitet die erste Saugerachse bereits das nächste Glas für den nächsten Messvorgang vor. Die Station ermöglicht eine Verarbeitungsgeschwindigkeit von bis zu 500 Millimeter pro Sekunde. So bleibt ein kontinuierlicher Produktionsfluss aufrecht, der die umliegenden Teile der Linie nicht beeinflusst.

    • Das System hat eine Genauigkeit von +/- 0,5 mm innerhalb von 1000 mm Glaslänge und 0,1 mm pro zusätzlichem Laufmeter.

      Detailaufnahme_Schublehre_0032_V1

    • Für die höchstmögliche Genauigkeit ist eine bearbeitete Kante (zumindest gesäumt) erforderlich.
